به عبارت دیگر از آنجایی که مكانیزم سیستم اطفاء جرقه در کلید هوایی در هوای آزاد صورت می گیرد لذا به این دسته از كلیدها، كلیدهای هوایی می گویند.

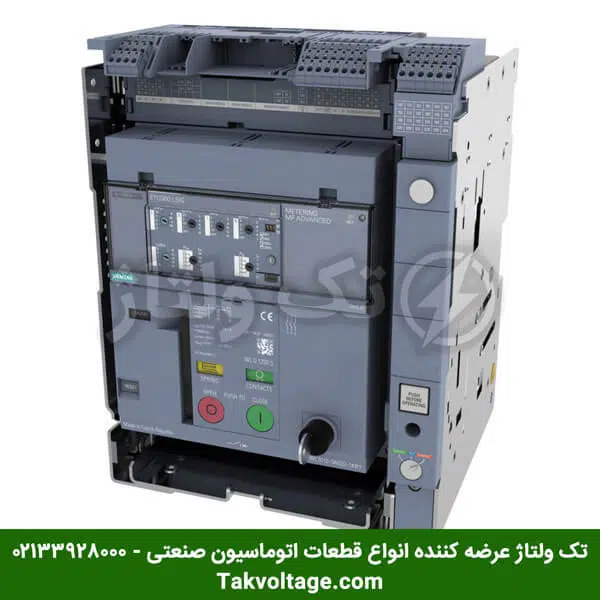

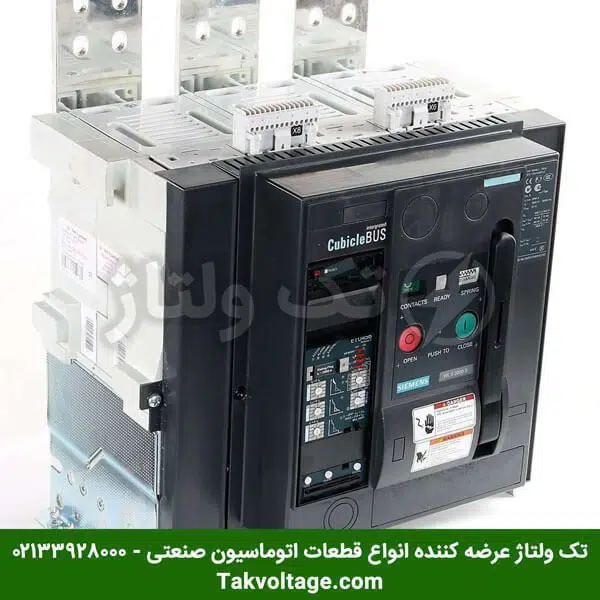

کلید اتوماتیک هوایی زیمنس
در رابطه با این که کلید هوایی چیست باید بگوییم کلید هوایی زیمنس، کلید فشار قوی ای است که علاوه بر قطع و وصل خط، حفاظت شبکه را نیز بر عهده دارد و در شرایط اتصال کوتاه شدن شبکه، افزایش یا کاهش بیش از حد ولتاژ، افزایش و یا کاهش بیش از حد فرکانس، افزایش حرارت تجهیزات در اثر توان عبوری بیش از حد از آن ها یا اضافه بار، از سنکرون خارج شدن ژنراتورها و… اشاره کرد.
قیمت کلید هوایی زیمنس
قیمت کلید هوایی زیمنس به صورت روزانه در حال تغییر است؛ بنابراین جهت دریافت لیست جدیدترین قیمت ها و خرید کلید هوایی زیمنس با شماره 02133928000 تماس بگیرید.
ساختار کلید هوایی زیمنس
کلید های فشار قوی طوری طراحی شده‌اند که به طور اتوماتیک از طریق رله یا به صورت دستی از اتاق فرمان و هم چنین از محل، در شرایط تحت ولتاژ و زیر بار و در زمان اتصال کوتاه که جریان عبوری از مدار ممکن است تا ۱۰ برابر جریان نامی در دژنکتور باشد، قادرند مدار را قطع نمایند بدون آنکه آسیبی به آن برسد.
کلیدهای هوایی برای محافظت از یک مدار الکتریکی در مقابل خطرات ناشی از اضافه بار، اتصال کوتاه و اتصال به زمین، حفاظت موتوری و ژنراتوری طراحی شده‌است. برعکس فیوز که یک بار عمل کرده و پس از آن باید تعویض شود و می‌تواند مجدداً (به‌طور خودکار یا دستی) وارد مدار شود.
کاربرد کلید هوایی زیمنس
- سوئیچینگ اصلی در سیستم های توزیع نیرو
- اندازه گیری بسیاری از پارامترهای شبکه از جمله هارمونیک
- ثبت کلیۀ خطاها، آلارم ها و بسیاری از پارامترها و رویداد های مهم
رنج وسیعی از تجهیزات جانبی شامل کنتاکت کمکی و خطا، رله های تریپ (شانت و آندر)، اینترلاک، موتور و غیره
عملکرد این نوع مدار شکن با بقیۀ انواع مدار شکن ها متفاوت است، هدف اصلی تمام مدار شکن ها جلوگیری از ایجاد جرقه بعد از جریان صفر با ایجاد یک وضعیت که در آن کنتاکت فاصله در برابر ولتاژ مجدد سیستم مقاومت می‌کند.
هدف مدار شکن های هوایی هم همین گونه است اما با روشی متفاوت؛ برای قطع قوس الکتریکی یک ولتاژ آرک بیشتر از ولتاژ تغذیه ایجاد می کند، ولتاژ قوس به عنوان حداقل ولتاژ مورد نیاز حفظ قوس الکتریکی است، این مدار شکن ولتاژ آرک را با سه روش اصلی متفاوت افزایش می‌دهد:
با خنک کردن پلاسمای جرقه ولتاژ آرک را افزایش می دهد، همانطور که درجه حرارت قوس پلاسما کاهش می یابد، تحرک ذرات در قوس پلاسما کم می شود بنابراین گرادیان ولتاژ بیشتر برای حفظ قوس الکتریکی مورد نیاز است.
ممکن است ولتاژ قوس، طول مسیر قوس را افزایش دهد. وقتی طول مسیر قوس افزایش می یابد مقاومت مسیر افزایش می‌یابد از این رو برای حفظ همان قوس، ولتاژ بیشتری نیاز است تا در سراسر مسیر قوس استفاده شود، این بدان معناست که ولتاژ قوس افزایش یافته است، تقسیم قوس به تعداد قوس های سری نیز ولتاژ قوس را افزایش می دهد.
جدول معرفی کدهای مختلف کلید اتوماتیک هوایی زیمنس به همراه مشخصات فنی
| ردیف | کد | توضیحات فنی |
|---|---|---|
| 1 | 3wl1106-2cb32-1aa2 | 3wl1106-2cb32-1aa2fixed-mounted circuit breaker3-pole, size I, IEC In=630A to690V, AC50/60Hz Icu=55kA at500V rear connection horizontalOvercurrent release ETU 25 LSIprotection adjustable 0.4-1 inWith manual operating mechanismwith storage with mechanicalrequestwithout 1st auxiliary releasewithout 2nd auxiliary release2NO+2NC |
| 2 | 3WL1108-2CB32-1AA2 | fixed-mounted circuit breaker3-pole, size I, IEC In=800A to690V, AC50/60Hz Icu=55kA at500V rear connection horizontalOvercurrent release ETU 25 LSIprotection adjustable 0.4-1 inWith manual operating mechanismwith storage with mechanicalrequestwithout 1st auxiliary releasewithout 2nd auxiliary release2NO+2NC |
| 3 | 3WL1110-2CB32-1AA2 | fixed-mounted circuit breaker3-pole, size I, IEC In=1000A to690V, AC50/60Hz Icu=55kA at500V rear connection horizontalOvercurrent release ETU 25 LSIprotection adjustable 0.4-1 inWith manual operating mechanismwith storage with mechanicalrequestwithout 1st auxiliary releasewithout 2nd auxiliary release2NO+2NC |
| 4 | 3WL1112-2CB32-1AA2 | fixed-mounted circuit breaker3-pole, size I, IEC In=1250A to690V, AC50/60Hz Icu=55kA at500V rear connection horizontalOvercurrent release ETU 25 LSIprotection adjustable 0.4-1 inWith manual operating mechanismwith storage with mechanicalrequestwithout 1st auxiliary releasewithout 2nd auxiliary release2NO+2NC |
| 5 | 3WL1116-2CB32-1AA2 | 3WL1116-2CB32-1AA2fixed-mounted circuit breaker3-pole, size I, IEC In=1600A to690V, AC50/60Hz Icu=55kA at500V rear connection horizontalOvercurrent release ETU 25 LSIprotection adjustable 0.4-1 inWith manual operating mechanismwith storage with mechanicalrequestwithout 1st auxiliary releasewithout 2nd auxiliary release2NO+2NC |
| 6 | 3WL1220-2CB32-1AA2 | fixed-mounted circuit breaker3-pole, size II, IEC In=2000Ato 690V, AC50/60Hz Icu=66kA at500V rear connection horizontalOvercurrent release ETU 25 LSIprotection adjustable 0.4-1 inWith manual operating mechanismwith storage with mechanicalrequestwithout 1st auxiliary releasewithout 2nd auxiliary release2NO+2NC |
| 7 | 3WL1225-2CB32-1AA2 | fixed-mounted circuit breaker3-pole, size II, IEC In=2500Ato 690V, AC50/60Hz Icu=66kA at500V rear connection horizontalOvercurrent release ETU 25 LSIprotection adjustable 0.4-1 inWith manual operating mechanismwith storage with mechanicalrequestwithout 1st auxiliary releasewithout 2nd auxiliary release2NO+2NC |
| 8 | 3WL1232-3CB32-1AA2 | fixed-mounted circuit breaker3-pole, size II, IEC In=3200Ato 690V, AC50/60Hz Icu=80kA at500V rear connection horizontalOvercurrent release ETU 25 LSIprotection adjustable 0.4-1 inWith manual operating mechanismwith storage with mechanicalrequestwithout 1st auxiliary releasewithout 2nd auxiliary release2NO+2NC |
| 9 | 3WL9111-0AF03-0AA0 | 3WL9111-0AF03-0AA0accessories circuit breaker 3WLmotor drive AC 50/60Hz110-125v/dC110-127V |
| 10 | 3WL9111-0AB01-0AA0 | accessories circuit breaker 3WLknife strip |
| 11 | 3WL9111-0AB03-0AA0 | accessories circuit breaker 3WLmanual plug sigut |
| 12 | 3WL9111-0AD01-0AA0 | accessories circuit breaker 3WLshunt trip DC 24V, 100% ed |
| 13 | 3WL9111-0AD05-0AA0 | accessories circuit breaker 3WLshunt trip AC 50/60Hz 110V/ DC110V 100% ed |
| 14 | 3WL9111-0AD06-0AA0 | accessories circuit breaker 3WLshunt trip AC 50/60Hz 208-240V/DC 220V 100% ed |
| 15 | 3WL9111-0AE05-0AA0 | accessories circuit breaker 3WLundervoltage release, Instant.instantaneous AC 50/60Hz208-240V/DC 220-250V |
| 16 | 3WL9111-0AF04-0AA0 | accessories circuit breaker 3WLmotor drive AC 50/60Hz208-240V/DC 220-250 |
| 17 | 3WL9111-0AG01-0AA0 | accessories circuit breaker 3WLaux.switch block 2NO +2NC |
